Mini Transmissor de FM com BC547

Para construir este transmissor você necessita alguns componentes eletrônicos básicos e algumas ferramentas básicas. Os componentes eletrônicos estarão disponíveis em quase todas as lojas de peças eletrônicas. A uma exceção é a bobina, que tem de ser feita manualmente.

A principio você necessitará de ferro de solda, estanho, placa de circuito impresso e fios para ligação elétrica, de áudio e antena,

LISTA DE MATERIAL

• resistor de 1 x 470 OHMS
• 1 resistor do OHM de x 10K
• 1 resistor do OHM de x 27K

• 2 cpacitores de 0.01pf
• 2 capacitores de 10pf
• 1 capacitor eletolitico 1 uf

• 1 transistor BC 547

• 1 bobina de aproximadamente 3 a 4 voltas

• placa de cobre  8cm x 8cm

• bateria 9-12V e conectores de bateria

• cabo audio

• cola instantânea

Cortando a placa

A primeira coisa que você necessita fazer é cortar a placa a um tamanho bom para o circuito. Em minha experiência este circuito necessita uma placa de aproximadamente 8cm x de 8cm mas você pode fazê-la tão pequena quanto 3.5cm x 4cm. Entretanto menor o tamanho da placa mais complicado é começar todos os componentes que cabem fàcilmente e a placa menor é também mais difícil soldar corretamente. Assim eu recomendá-lo-ia começo com 8cm x 8cm.

As partes que sobrarem você precisará recortar em pequenos quadrados de aproximadamente 1cm cada, eles formaram o circuito.

Depois de cortada, de uma lavada na placa com sabão, de preferencia sabão liquido de cozinha, pois estes tiram a gordura da placa.

Criando os quadrados do cobre

Agora nós necessitamos cortar 5 quadrados pequenos, aproximadamente 1cmx1cm. Este processo é similar ao método para criar a placa de cobre, Sugiro que utilize uma regua para marcar as medidas com uma caneta retroprojetora e em seguida, recorte com uma lamina, cortador, alicate ou serra.

Colando os quadrados à placa

Agora nós necessitamos colar os quadrados na placa, seguindo este padrão. Porém realize um ensaio antes, calculando o espaçamento entre os componentes. Se preciso marque e só depois cole.

Soldando os componentes

Antes de soldar os componentes, 'estanhe' todos os pontos de circuitos (quadradinhos) e os circuito dos componentes.

Soldando os componentes

Esse passo não tem segredo, basta soldar os componentes respeitando a polarização deles. É preciso tomar bastante cuidado com a soldagem do transistor.

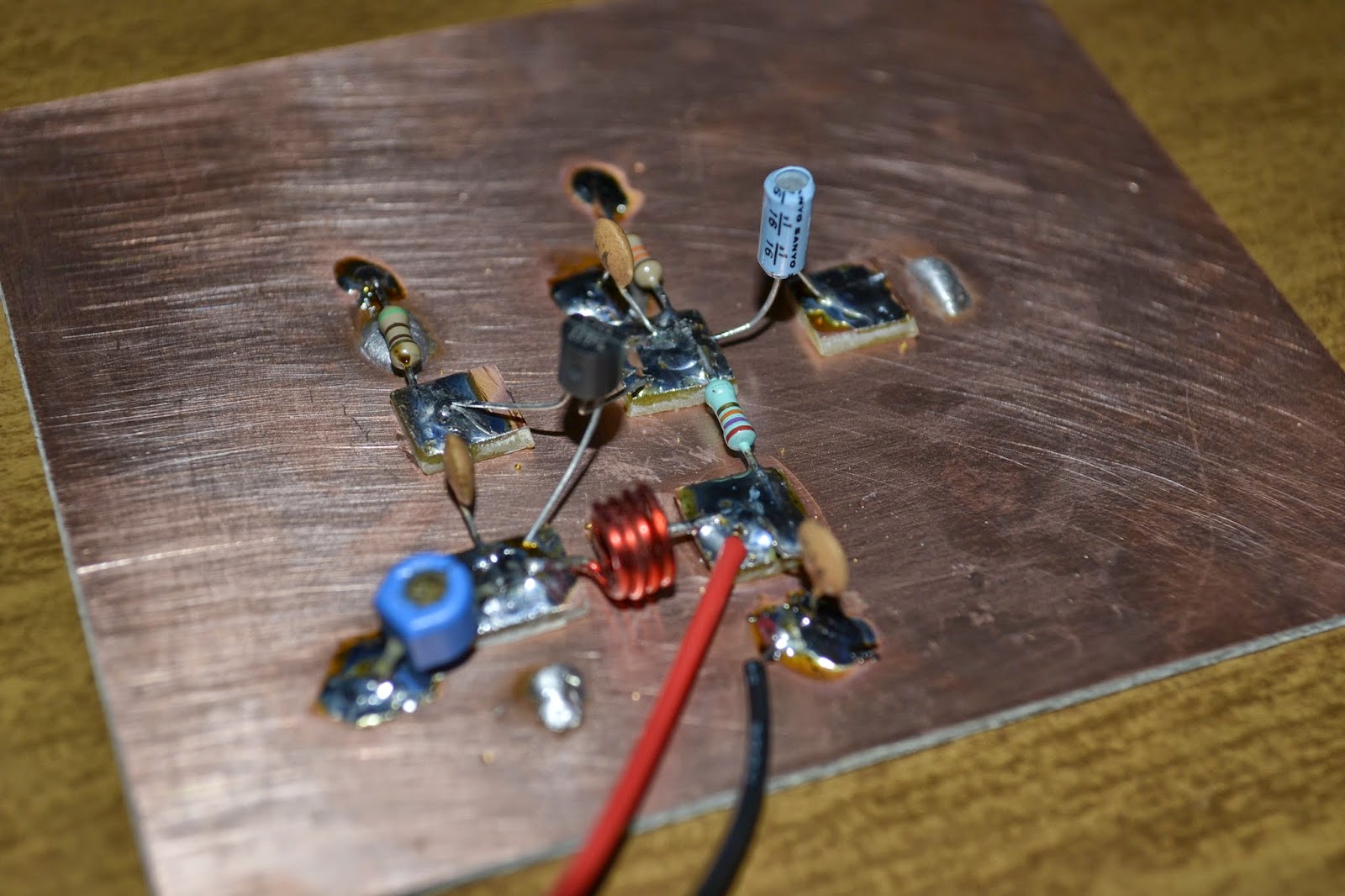

Siga o exemplo da placa abaixo:

Adicionando a entrada audio

Se você desejar transmitir algum audio de CD, MP3 ou o similar, você necessitará adicionar um cabo de áudio com um plugue na ponta. A maneira a mais simples fazer isto deve comprar ou encontrar um cabo áudio com entrada p2 ou p10 soldada na entrada de áudio do transmissor.

Testando o transmissor

Para testar o transmissor você necessitará o seguinte:

• o transmissor
• uma bateria 9V ou 12V com carga boa
• um receptor de rádio de FM
• um objeto plástico sem corte capaz de caber na bobina

Primeiramente, coloque o receptor e o transmissor ao lado um do outro. Localize uma frequencia livre no receptor. Ligue o transmissor a bateria ou fonte e com o objeto plastico ajuste a bobina até conseguir ouvir o som emitido pelo transmissor no rádio.

Antena

Para melhorar o alcance do transmissor , você pode adicionar uma antena. A antena pode apenas ser uma parte de fio rígido revestido ou então colocar uma antena externa.

freqüência	comprimento da antena
88	85 cm
89	84 cm
90	83 cm
91	82.5 cm
92	81.5 cm
93	80.5 cm
94	80 cm
95	79 cm
96	78 cm
97	77 cm
98	76.5 cm
99	76 cm
100	75 cm
101	74 cm
102	73.5 cm
103	73 cm
104	72 cm
105	71.5 cm
106	71 cm
107	70 cm
108	69.5 cm

Estes comprimentos são aproximados. Se você desejar começar realmente exato use esta fórmula:

(300/freqüência) * 0.25

Para o exemplo, se nós tivéssemos um transmissor em 100FM a fórmula seria esta:

(300/100) * 0.25

o resultado é: 0.75

Interferencia Elétrica em Radios AM e TV

Esse tipo de interferência é gerado por equipamentos elétricos, especialmente letreiros de neon, controladores de iluminação e reguladores de luminosidade, motores elétricos com escovas, controladores de velocidade de motores e vários tipos de equipamentos de alta tensão. Na maior parte dos casos, a interferência é causada por equipamentos gastos, com defeito, manutenção precária ou instalados incorretamente. Equipamentos elétricos em boas condições raramente criam problemas de interferência. Em alguns casos, porém, equipamentos mais antigos podem ter sido projetados e fabricados sem nenhuma preocupação com a interferência que poderiam causar e podem ser problemáticos.

Os letreiros de neon são uma causa bem conhecida de interferência elétrica. Normalmente, letreiros construídos e instalados corretamente não geram interferência significativa, a menos que estejam próximos das antenas do sistema sem fio. Entretanto, letreiros de neon antigos, com manutenção precária ou com material de isolação sujo ou quebrado podem produzir interferência pesada. Os letreiros de neon com regulagem de luminosidade podem ser um problema à parte. Luzes fluorescentes defeituosas, incluindo as com tubos gastos, podem gerar uma quantidade substancial de interferência. Lâmpadas fluorescentes conectadas a reguladores de luminosidade, os próprios reguladores e instalações com lastros eletrônicos também são fontes freqüentes de problemas.

Motores elétricos com escovas são outra fonte comum de interferência. Aí estão incluídos muitos eletrodomésticos e ferramentas, como aspiradores de pó, liquidificadores e processadores de alimentos, furadeiras elétricas e outras ferramentas com motores de velocidade variável. Controladores de motores e de iluminação, sobretudo unidades mais antigas de controle de iluminação de cena, são causas freqüentes de interferência elétrica. Relés gastos ou defeituosos, principalmente relés de partida de motores e contatores de alta potência, podem causar interferência durante a comutação.

Além dos letreiros de neon, outros tipos de equipamentos de alta tensão podem ser fontes de interferência. Dentre eles, televisores gastos ou defeituosos, equipamentos de raios X, certos tipos de equipamentos de iluminação e vários tipos de equipamentos industriais. Na maioria dos casos, a interferência é gerada por arcos voltaicos causados por isolação defeituosa ou com vazamento. Os arcos também podem ser um problema em equipamentos de tensão mais baixa. Contatos frouxos, fios quebrados, isolação trincada e outros defeitos podem não apenas causar séria interferência, mas também significar um risco de segurança significativo.

Geralmente, é bem fácil reconhecer a interferência elétrica. A maioria das formas causam zumbidos característicos em freqüências relacionadas à freqüência da linha de alimentação de 60 Hz. Os arcos voltaicos têm um som característico de fritura ou crepitação que normalmente pode ser prontamente identificado. Motores com velocidade variável podem ser diferenciados pelas suas mudanças de velocidade e pelo som de choramingo característico. Freqüentemente, a interferência pode estar relacionada a algum evento, tal como alteração da iluminação, operação de um equipamento específico ou tremulação de uma lâmpada. Na realidade, essa costuma ser uma das maneiras mais rápidas para determinar a causa de um problema.

Quando ocorrer interferência elétrica, o primeiro passo deve ser procurar as fontes mais prováveis. Isso inclui letreiros de neon, lâmpadas fluorescentes que apresentam tremulação ou redução da luminosidade, controladores de iluminação, dispositivos com motores de velocidade variável e equipamentos de alta tensão. Se isso não revelar o problema, o próximo passo é tentar relacionar a interferência a um evento específico, tal como a operação de uma determinada máquina (como equipamento de ar condicionado), a utilização de uma determinada lâmpada ou de um determinado grupo de lâmpadas, ou uma atividade específica. Se possível, desligue os equipamentos suspeitos momentaneamente para ver se a interferência desaparece.

É possível que a causa da interferência seja externa. Neste caso, pode ser possível isolar a causa observando a atividade nas proximidades, determinando a hora do dia em que a interferência ocorre e procurando eventos relacionados, como flashes de luz ou ruídos. Se estiver relativamente certo de que a fonte do ruído é interna, mas não for possível localizá-la, é recomendável solicitar que um eletricista faça uma verificação minuciosa do sistema elétrico do edifício.

Se a fonte da interferência for um letreiro de neon, luzes fluorescentes, um motor com ruído, arcos de alta tensão ou outra causa semelhante, muito provavelmente será necessário corrigir o problema na fonte. Em outros casos, pode ser possível simplesmente reparar ou substituir a unidade defeituosa que está causando a interferência, reposicioná-la mais longe das antenas sem fio ou providenciar para que ela seja desligada quando o sistema sem fio estiver em uso.

Se a fonte da interferência não puder ser identificada, mas não for grave, há vários passos que podem ser seguidos para reduzir seus efeitos. Aumentar a quantidade de sinal disponível para o receptor sem fio geralmente faz com que ele rejeite as interferências externas com mais facilidade. Mover o receptor para mais perto do transmissor ou usar antenas remotas que possam ser posicionadas mais próximas ao transmissor geralmente são medidas que ajudam muito. Porém, não coloque o transmissor a uma distância menor do que cerca de 3 m das antenas do receptor, pois isso pode aumentar o risco de interferência de intermodulação.

Em alguns casos, a interferência entra no receptor sem fio através das linhas de alimentação AC. Descarregadores de surto de boa qualidade com filtros de RF eficientes às vezes podem impedir a interferência nessa situação. Observe que a maioria dos "descarregadores de surto" tem pouca ou nenhuma filtragem; somente os modelos de luxo, especificados para incluir filtros de interferência de RF e ruído, têm capacidade de ser realmente eficientes. Melhorar o aterramento, principalmente quando o painel de energia principal estiver a uma distância considerável, geralmente é de grande ajuda. Soluções mais sofisticadas contra interferência nas linhas de alimentação AC incluem transformadores de isolamento, condicionadores de potência e certos tipos de sistemas de alimentação sem interrupção (unidades UPS ou no-break).

A melhora do projeto dos equipamentos e uma maior preocupação quanto à interferência têm tornado a interferência elétrica muito menos comum do que no passado. Agora, quando ela ocorre, a causa é, na maioria dos casos, um equipamento defeituoso. Devido aos potenciais riscos elétricos e de incêndio associados à interferência elétrica, vale a pena investigar as suas causas, mesmo que ela não apresente um sério problema aos sistemas sem fio.

Fontes de computador e lâmpadas causam interferência em rádios AM.

Comecei a investigar as possíveis causas da interferência (ruído) na faixa de AM (amplitude modulada e OC (ondas curtas).  Observei que a interferência não ocorria em zonas rurais ou locais desprovidos de energia elétrica. Meu foco foi, então, descobrir as possíveis causas; Inicialmente desliguei os disjuntores e o ruído desapareceu, liguei e ele reapareceu. Todavia, não poderia ficar sem energia e seria necessário descobrir as causas da interferência.

Iniciei o desligamento individual dos equipamentos elétricos e logo constatei que as lâmpadas fluorescentes, principalmente que utilizavam reatores, eram uma das causas de interferência. As lâmpadas foram substituídas e um dos ruídos desapareceu.

Mas havia outro ruído mais agressivo que ocupava a faixa de 540Khz a 1600Khz, além de ondas curtas e tropicais. Com posse de um receptor sintonizado em faixa livre, constatei que o ruído estava caminhando pela rede elétrica e, inclusive, alcançando os rádios de vizinhos. Realizei o mesmo procedimento anterior e constatei que o ruído surgia de um velho computador que ficava desligado, porém conectado a tomada. Desliguei a CPU da tomada e o ruído desapareceu. Mas afinal; Era o teclado, mouse, placa mãe, HD ou o que estava causando está interferência? Era a fonte, sim a fonte!

Ocorrem dois fenômenos: O primeiro é que a fonte gera ruído advindo do controlador PWM (oscilador que controla o chaveamento da fonte) e esse ruído sai pela rede elétrica da casa e chega até os receptores, no caso o rádio AM. O Segundo fenômeno é que o oscilador da fonte gera harmônicas (ondas em frequência diferente da frequência do oscilador da fonte) que bate com a frequência de algumas estações AM. O oscilador PWM funciona entre 25KHz e 50KHz, normalmente esse valor fica em torno de 33KHz. De fato é relativamente longe da faixa de AM que vai de 500KHz até 1600KHz, mas devido as harmônicas geradas (que poder chegar aos 700KHz) a fonte pode vir a interferir na recepção de AM.

Resumindo: A fonte estava interferindo através da rede elétrica ou ‘vazando’ ruídos de RF (Rádio Frequência), entretanto a segunda hipótese é mais improvável.

Para resolver, a primeira medida seria colocar um filtro de linha ou um estabilizador ligado a fonte. Entretanto já havia. Então, neste caso, optei por substituir a fonte e o problema foi resolvido.

Esse tipo de interferência é gerado por vários equipamentos elétricos, especialmente letreiros de neon, controladores de iluminação e reguladores de luminosidade, motores elétricos com escovas, controladores de velocidade de motores e vários tipos de equipamentos de alta tensão. Na maior parte dos casos, a interferência é causada por equipamentos gastos, com defeito, manutenção precária ou instalados incorretamente. Equipamentos elétricos em boas condições raramente criam problemas de interferência. Em alguns casos, porém, equipamentos mais antigos podem ter sido projetados e fabricados sem nenhuma preocupação com a interferência que poderiam causar e podem ser problemáticos.
